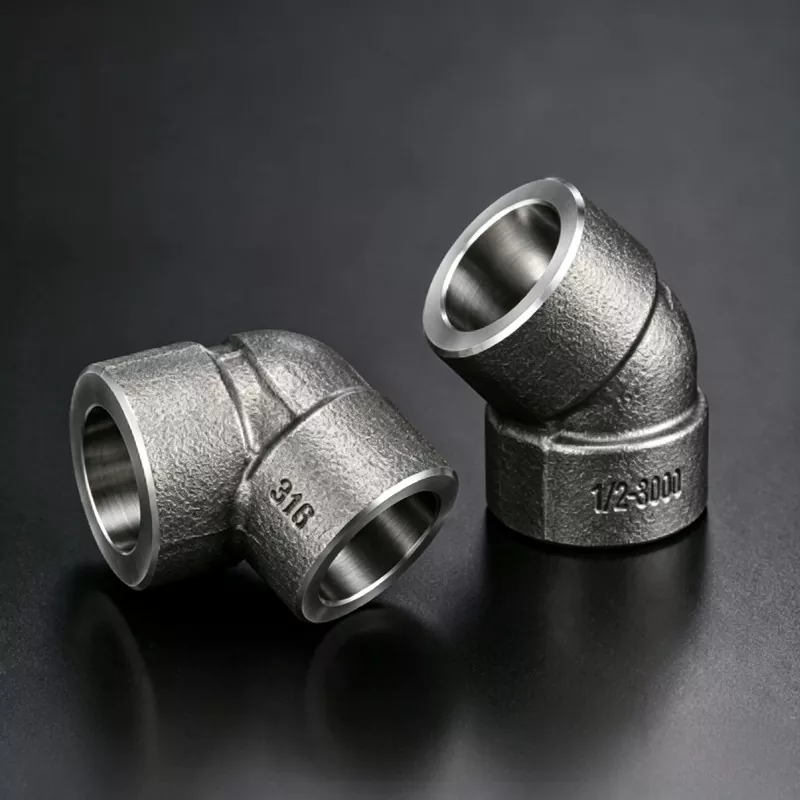

45° Socket Weld Ukondoa

Hoditeria industrialaren diseinuan, norabide aldaketa guztiek ez dute bira zorrotz bat behar. Errendimendu handiko sistema askotan, ingeniariek nahita aukeratzen dute 45 graduko trantsizioa 90 graduko ukondoaren ordez, fluxuaren eraginkortasunaren, presioaren egonkortasunaren eta egituraren iraunkortasunaren konbinazio orekatuagoa eskaintzen duelako.

45° Socket Weld Elbow ingeniaritza baldintza zehatz honetarako diseinatuta dago. Norabide-aldaketa leuna eskaintzen du guztiz soldatutako konexio-sistema baten indarra mantentzen duen bitartean, oso egokia da hodi txikiko hodietarako, non fluxuaren portaera eta fidagarritasun mekanikoa arretaz kontrolatu behar diren.

Ingeniaritza-funtzioa eta produktuaren definizioa

45° Socket Weld Elbow presio handiko hodi txikiko hodi-sistemetan erabiltzen den hodi forjatu iraunkorra da. Hodiak konektatzen ditu entxufearen txertatze-egitura baten bidez, eta ondoren zirkunferentzia-erregikako soldadura eginez, juntura zurrun eta ihesarekiko erresistentea osatuz, kanalizazio-sistemaren osagai bihurtzen dena.

Bere ingeniaritza-helburu nagusia ez da fluxuaren noranzkoa aldatzea soilik, asaldura hidraulikoak minimizatzeko moduan egitea baizik. Angelu ertaineko trantsizioa sartuz, bat-bateko norabide-inpaktua murrizten du, fluxuaren jarraipena hobetzen du eta barne presio-baldintza egonkorragoak mantentzen laguntzen du. Horri esker, bereziki baliotsua da tresneria-lerroetan, prozesu-hoditeria-sistemetan eta doitasunez kontrolatutako sare industrialetan.

Zehaztapen Teknikoen Taula

Kalitatearen bermea eta errendimenduaren baliozkotzea

Eragiketa-ingurune errealetan fidagarritasuna bermatzeko, 45°-ko Socket Weld Elbow bakoitza ingeniaritza kontrol zorrotzarekin fabrikatzen da eta geruza anitzeko proba prozesuen bidez egiaztatzen da. Presio-erresistentzia saiakuntza hidrostatikoen bidez balioztatzen da lan-baldintza arruntak baino nabarmen handiagoak diren kargapean, zigilatzeko egonkortasuna eta egitura-segurtasuna baieztatzeko.

Soldaduraren osotasuna azterketa ez-suntsitzaileen metodoak erabiliz ikuskatzen da, hala nola ultrasoinu eta erradiografia-ebaluazioa, fusio osoa bermatuz eta epe luzerako errendimenduan eragina izan dezaketen barne-akatsak ezabatuz. Horrez gain, nekearen simulazio-probak egiten dira epe luzeko bibrazio- eta presio zikliko-baldintzak errepikatzeko, osagaiak bere bizitza osoan zehar egitura-egonkortasuna mantentzen duela egiaztatuz. Dimentsio-zehaztasuna ere zorrozki kontrolatzen da eremuan instalazioan entxufearen lerrokadura zehatza bermatzeko, soldadura-akatsak eta muntaketa-arriskuak murriztuz.

Aplikazioen ingeniaritza eta sistemaren erabilera kasuak

45° Socket Weld Ukondoak oso erabiliak dira fluxu kontrolatuaren portaera eta epe luzerako zigilatzeko fidagarritasuna ezinbestekoak diren industria-sistemetan. Petrolio- eta gas-tresneriaren kanalizazioetan, fluxu-baldintza egonkorrak mantentzen laguntzen dute, norabide-aldaketek eragindako presio kolpea murrizten duten bitartean. Prozesatzeko sistema kimikoetan, dosifikazio- eta transferentzia-lerroetan erabiltzen dira, non fluxuaren koherentziak prozesuen zehaztasunari zuzenean eragiten dion.

Era berean, normalean aplikatzen dira zentral elektrikoen hodi osagarrietan, findegietako prozesu-sistemetan, itsas ingeniaritza-instalazioetan eta gasa banatzeko sareetan. Kontrol hidraulikoko sistemetan eta industria-makineria-hodien multzoetan, 45°-ko konfigurazioak diseinu trinkoaren diseinuaren eta errendimendu hidraulikoaren egonkortasunaren arteko oreka eraginkorra eskaintzen du, batez ere bibrazio edo funtzionamendu jarraitua duten inguruneetan.

Ingeniaritzako abantaila nagusiak

Ingeniaritza-ikuspegitik, 45° Socket Weld Elbow ez da zuzeneko doikuntza bat, kanalizazio-sistemaren fluxua optimizatzeko osagaia baizik. Bere geometriak turbulentzia murrizten laguntzen du angelu zorrotzeko trantsizioekin alderatuta, eraginkortasun hidrauliko orokorra hobetuz. Guztiz soldatutako egiturak askatzeko mekanikoaren arriskua ezabatzen du, zigilatzeko epe luzerako fidagarritasuna bermatuz, bibrazio eta presioko ziklo baldintzetan ere.

Bere diseinu trinkoari esker, espazioa mugatutako kanalizazio-diseinuetan instalazio malgua ahalbidetzen da, eta gorputz forjatuak nekearen eta deformazioaren aurkako erresistentzia handia eskaintzen du. Fluxuaren egonkortasunaren eta egitura-indarraren konbinazio honek presio ertaineko eta doitasun handiko industria-sistemetarako irtenbide fidagarria bihurtzen du.

Ingeniaritza Laburpena

Errendimendu handiko kanalizazio-sistemak diseinatzean, fluxuaren norabidea ez da diseinuaren erabakia soilik, eraginkortasunari, egonkortasunari eta sistemaren bizitzari zuzenean eragiten dion errendimendu-faktore bat da. 45°-ko Socket Weld Elbow-ek soluzio zientifiko orekatua eskaintzen du, fluxuaren portaera hobetzen duena, soldatutako kanalizazio-sistemen egiturazko fidagarritasuna mantenduz, industria-ingeniaritza-aplikazio modernoetarako hobetsitako aukera bihurtuz.
