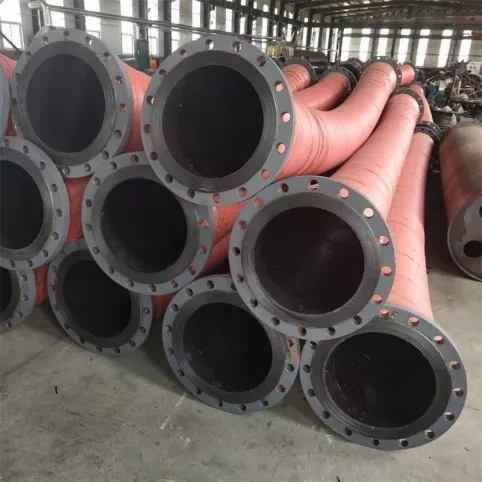

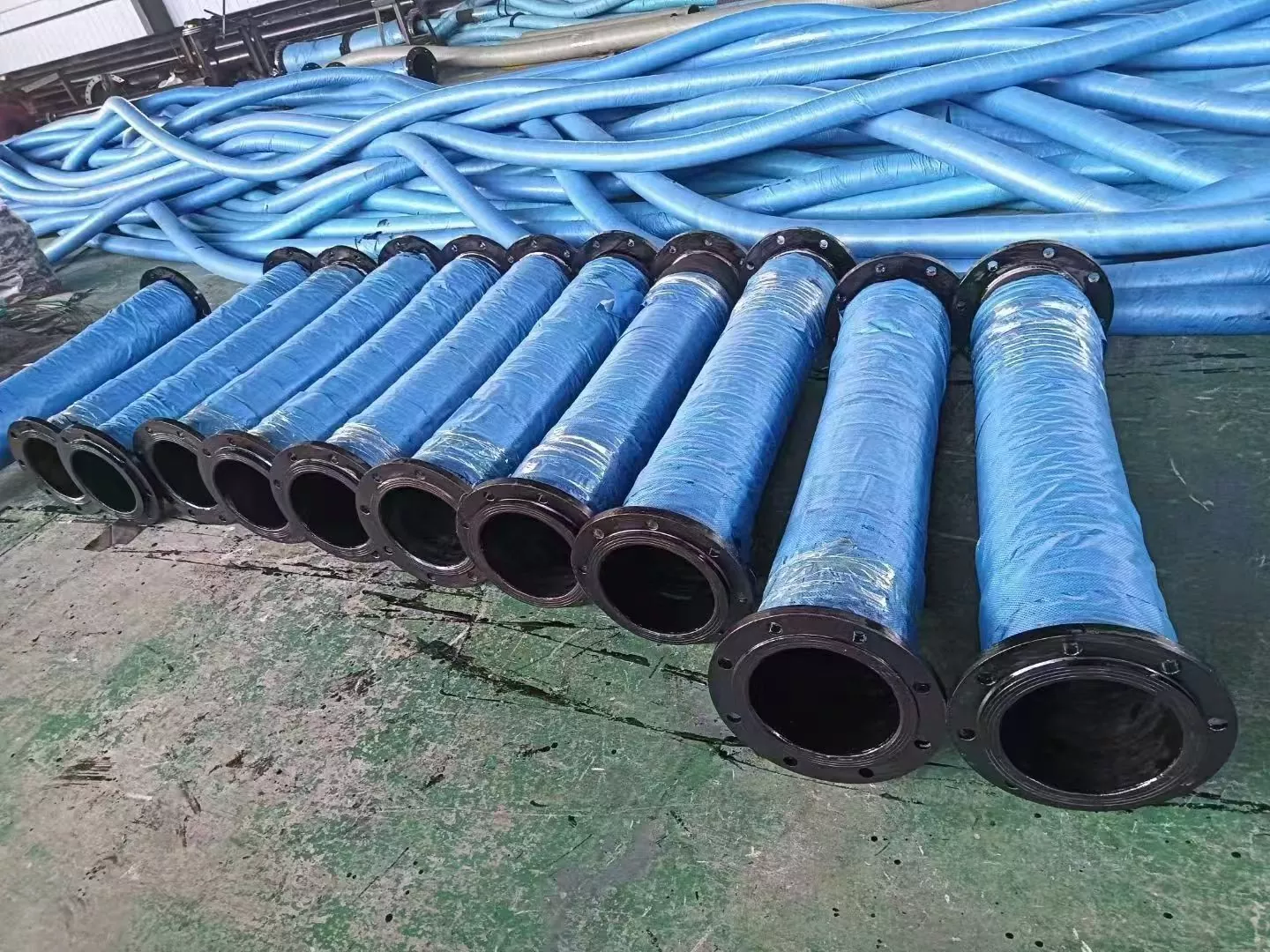

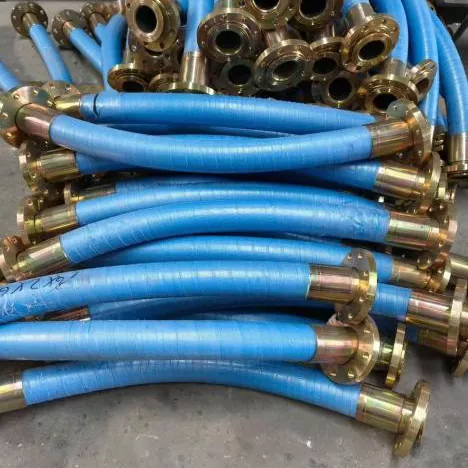

Diametro handiko xurgatze eta isurketa flanged gomazko mahuka

Diametro handiko xurgatze eta isurketa flanged gomazko mahuka fluxu handiko euskarriak malgua garraiatzeko erabiltzen den industria-mahuka mota bat da. Batez ere hodi finkoen eta ponpen, ekipoen edo kanalizazio-sistemen mugikorren arteko konexioa, desplazamendua eta xurgatze/deskarga-baldintzen egokitzapena ebazten du.

Dauden produktuaren informazioaren arabera, serie hau ura, itsasoko ura, minda, minda minerala, harea, legarra, hondarrak eta likido industrial batzuk garraiatzeko erabiltzen da batez ere.

JIDONGDA Hose-k produktuak konfigura ditzake bezeroen zehaztapenen, parametro teknikoen, marrazkien edo benetako funtzionamendu-baldintzen arabera.

Erostean, barruko diametroa, luzera, lan-presioa, huts-presioa, ertaina, tenperatura eta brida estandarra berrestea gomendatzen da, mahukaren egitura benetako hodi sistemarekin bat datorrela ziurtatzeko.

Batez ere presio positiboa garraiatzeko erabiltzen diren mahuka arruntekin alderatuta, produktu honek altzairuzko alanbre espiralaren euskarria aukera gehitzen du egituran, xurgatzeko eta hutseko aplikazioetarako laguntza eman dezakeena.

Geruza anitzeko ehuna/kable ehuna indartzeko geruza lan-presioa jasateko erabiltzen da, barruko kautxua eta kanpoko kautxua ertainaren, tenperaturaren eta funtzionamendu-ingurunearen arabera hautatzen diren bitartean.

Lan-printzipioa eta egitura-konbinazioa

Diametro handiko xurgatze eta isurketa gomazko mahuka flanged-ek komunikabideen garraioa lortzen du honako hauek konbinatuz:

Barneko gomazko geruza + indargarrizko geruza + espiral altzairuzko alanbrearen egitura (ereduaren konfigurazioaren arabera) + kanpoko gomazko geruza + amaierako bridak

Deskarga-eragiketan, barne-presioa indargarri-geruzak eusten du batez ere.

Xurgatze edo hutsean eragiketa garaian, altzairuzko alanbre espiralak euskarri zirkunferentziala eskaintzen du, mahuka berdindu eta kolapsoaren arriskua murrizten laguntzen du.

Bukaerako bridak ponpekin, balbulekin, hodiekin eta beste ekipo batzuekin torlojudun konexioetarako erabiltzen dira.

Bridaren zehaztapenak tokiko kanalizazio-estandarren edo bezeroen marrazkien arabera berretsi daitezke, konexio-dimentsio desegokiek eragindako instalazio-arazoak murriztuz.

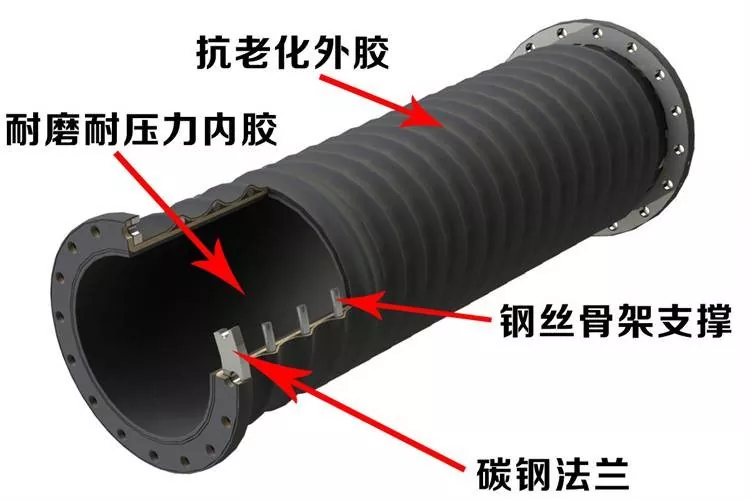

Produktuen Egituraren Ilustrazioa

Egitura: higadura-erresistentea den barruko kautxua, indartze-geruza, espiral altzairuzko alanbrearen markoa, kanpoko kautxua eta karbono-altzairuaren brida

Egitura Nagusiaren Deskribapena

• Barneko gomazko geruza:
Zuzenean harremanetan jartzen da garraiobidearekin. Kautxuzko material egokiak ura, minda, minda minerala, harea eta legarra bezalako euskarrien arabera hauta daitezke, baita benetako funtzionamendu-baldintzen arabera ere.

• Oihal-geruza indartua:
Geruza anitzeko kablea ehuna/ehuna indartzeko egitura erabiltzen du presio-karga nagusia jasateko.

• Espiral altzairuzko alanbrearen markoa:
Xurgapena edo hutsean garraiatzea eskatzen duten egitura-soluzioetarako erabiltzen da, mahukaren gorputzari euskarria emanez.

• Kanpoko gomazko geruza:
Kanpoko babesa eskaintzen du eta zahartzearen erresistentziaren, urraduraren erresistentziaren eta kanpoko funtzionamendu-baldintzen arabera hauta daiteke.

• Amaierako brida:
Karbono altzairuzko edo altzairu herdoilgaitzezko bridak horni daitezke eta bezeroen estandar, dimentsio edo planoen arabera parekatu.

Funtsezko abantailak

Diametro handiko garraioa:
Diametro handiko hainbat zehaztapenetan eskuragarri, fluxu handiko komunikabideen garraiorako egokia. Eskuragarri dagoen benetako diametro-tartea baldintza teknikoen arabera baieztatuko da.

Xurgapen eta isurketa moldagarritasuna:
Egituraren konfigurazioaren arabera, komunikabideen xurgapen, isurketa edo xurgatze eta isurketa konbinatuetarako erabil daiteke.

Brida konexio erosoa:
Bridak estandar arrunten arabera konfigura daitezke, hala nola GB, DIN, ANSI, JIS, ASME eta bezeroen marrazkien arabera.

Higadurari aurre egiteko aukerako irtenbideak:
Euskarri urratzaileetarako, hala nola minda, minda minerala, harea eta legarra, barruko kautxu eta indartze-egitura egokiak hauta daitezke higadura-baldintzen arabera.

Konexio malgua:
Gomazko mahukek tolestu eta desplazamendu egokigarri batzuk eskaintzen dituzte, ekipoen bibraziorako, kanalizaziorako desplazamendurako eta instalazioen desbideratze baldintzetarako egokiak.

Pertsonalizatutako lan baldintzen arabera:
OEM eta pertsonalizazio ez-estandarra eskuragarri daude diametroa, luzera, presioa, huts-presioa, tenperatura, kautxuzko materiala, bridaren zehaztapenak eta kolorearen arabera.

Zehaztapen Teknikoak

Ondoko parametroak lehendik dagoen produktuaren informaziotik biltzen dira. Diametro, egitura, luzera eta funtzionamendu-baldintza ezberdinek azken errendimenduan eragina izan dezaketenez, erosketa formalean baieztatutako parametro/plano teknikoak nagusituko dira.

Zehaztapenak berresteko oharra:
Jatorrizko produktuaren informazioak bi diametro-barrutiaren deskribapen ditu: "DN100-DN1000" eta "DN100-DN2000", egungo parametro-taulak DN500 arte zerrendatzen dituen bitartean. Webguneko informazio koherentea saihesteko, gomendatzen da azken diametro handiko hornidura-sorta egiazko ekoizpen eta hornikuntza gaitasunen arabera berrestea argitaratu aurretik.

Aplikazio-eszenatokiak

Meatzaritza

Minda minerala, isatsak eta partikulak dituzten minda garraiatzeko erabiltzen da.

Oso urratzaileak diren euskarrietarako, barruko kautxuzko materiala eta errefortzu-egitura partikulen tamainaren, kontzentrazioa, emaria eta presioaren arabera hautatu behar dira.

Dragatzea

Dragatzeko ontziak, minda-ponpak, lokatza isurtzeko hodietarako eta urpeko garraiatzeko sistema batzuetarako egokia.

Minda, lohiak, harea eta bestelako materialak xurgatzeko eta isurtzeko erabil daiteke.

Portuak eta terminalak

Diametro handiko edukiera eta konexio malguak behar dituzten likidoak edo materialak garraiatzeko sistemetan erabiltzen da.

Bridaren zehaztapenak tokiko konexio-eskakizunen arabera konfigura daitezke.

Harea eta Legarra

Harea, legarra, ur-harea nahasketak, morteroa eta partikulak dituzten beste material batzuk garraiatzeko egokia.

Higaduraren aurkako egiturak benetako urradura-baldintzen arabera hauta daitezke.

Altzairugintza

Ur industrialetarako, minda, minda mineraletarako eta zenbait euskarri industrialetarako erabil daiteke.

Eskala handiko ekipoen arteko kanalizazio-konexio malguetarako ere egokia.

Eraikuntza eta Ingeniaritza

Presio-mailaren, ertaineko eta egitura-konfigurazioaren arabera, likido edo material garraiatzeko eraikuntza-ekipoetan eta ingeniaritza-proiektuetan aplika daiteke.

Materialen transferentzia industriala

Industria garraiatzeko sistemetarako egokia da, hala nola energia, ura tratatzeko eta ingeniaritza ekipamenduetarako.

Soluzio pertsonalizatuak eskuragarri daude euskarrien eta benetako funtzionamendu-baldintzen arabera.

Hautaketa Gida eta Erosketa Berrespena

Diametro handiko xurgatze eta isurketa gomazko mahuka erosterakoan, ez da gomendagarria barne-diametroan soilik aipatzea.

Xurgatzeko eta isurtzeko mahuken kasuan, huts-presioa, urradura ertaina, tenperatura eta brida-konexioaren eskakizunek azken egituraren konfigurazioan eta zerbitzuaren errendimenduan eragina izango dute.

• Lehenik eta behin, berretsi garraiatzeko bitartekoa:
Ura, itsasoko ura, minda, minda minerala, hondarrak, harea, legarra edo bestelako euskarri industrialak.

• Lan baldintzak berretsi:
Emaria, lan-presioa, laneko huts-presioa, tenperatura ertaina, kontzentrazio ertaina eta partikulen tamaina.

• Berretsi instalazio-eskakizunak:
Barruko diametroa, luzera, tolestura/desplazamendu baldintzak, brida estandarra, brida neurriak eta zigilatzeko gainazal mota.

• Urradura handiko aplikazioetarako, hala nola minda minerala, hondarrak eta harea/legarra:
Higadura-erresistentea den barruko goma-soluzioa berretsi behar da.

• Xurgapen edo hutsean garraiatzeko aplikazioetarako:
Hutseko presioaren maila zehaztu behar da, eta altzairuzko alanbre-esparru espiral bat behar den baieztatu behar da.

• Ohiko proiektuetarako:
Berrespen teknikorako planoak, mahuka zaharrak edo benetako konexio-neurriak ematea gomendatzen da.

Funtzionamendu-neurriak

· Lan-presioak, huts-presioak eta tenperaturak ez dute onartuko mahuka-modeloaren barrutia gaindituko. Berariazko mugak produktuaren berrespen teknikoaren dokumentuen menpe egongo dira.

· Harea eta minda minerala bezalako euskarri urratzaileak garraiatzen dituzunean, barruko kautxuzko egitura egokia hautatu behar da higadura-baldintzen arabera, eta mahukaren gorputza aldizka ikuskatu behar da.

· Benda instalatu aurretik, egiaztatu bridaren estandarra, torloju-zuloen tartea, zigilatzeko gainazala eta torloju-konexioaren neurriak instalazioan behartutako lerrokadura saihesteko.

· Xurgatzeko aplikazioetarako, hutsaren eskakizuna eta altzairu espiral alanbrearen sendotze-konfigurazioa berretsi behar dira. Mahuka berdindu, kolapsatu edo deformatzen bada, utzi mahuka erabiltzeari eta egiaztatu funtzionamendu-baldintzak.

· Instalazioan eta garraioan, saihestu alferrikako kolpeak, estutu edo arrastatzeak brida-muturretan, konexio-piezetan eta mahukaren gorputzean kalteak murrizteko.

· Euskarri kimiko berezietarako, tenperatura altuko euskarrietarako edo funtzionamendu-baldintza ez-estandarrak, eman informazioa erosi aurretik, esate baterako, konposizio ertaina eta tenperatura. Langile teknikoek materialaren bateragarritasuna baieztatu beharko dute.

Mantentze eta Zerbitzu Bizitzaren Kudeaketa

Diametro handiko gomazko mahuken benetako zerbitzu-bizitza garraiatzeko bitartekoarekin, presioarekin, huts-presioarekin, tenperaturarekin, tolestuarekin, instalazio-baldintzekin eta erabilera-maiztasunarekin lotuta dago.

Hori dela eta, mantentze-lanak honako hauetan zentratu behar du:

Ohiko ikuskapena + Funtzionamendu-baldintzen erregistroak + Baldintza anormalak garaiz kudeatzea

· Egiaztatu aldian-aldian kanpoko gomazko geruzak pitzadurak, higadura anormalak, bultoak edo bestelako kalterik ikusten duen.

· Egiaztatu brida-konexio-eremuak solteak, ihesak edo deformazio anormalak dituen.

· Egiaztatu mahukaren egoera xurgatze- eta isurketa-eragiketetan, arreta jarriz ezohiko berdindu, kolapso edo deformazioetan.

· Etaurri urratzaileetarako, hala nola minda minerala eta harea/legarra, erregistratu higadura-baldintzak benetako erabileraren arabera, etorkizuneko hautapenaren optimizaziorako erreferentzia gisa.

· Mahuka zerbitzutik kanpo dagoenean, saihestu objektu zorrotzek epe luzerako konpresioa. Manipulatu eta biltegiratzeko garaian, murriztu behar ez diren okertzeak eta inpaktuak.

· Presio ohiz kanpokoa, isurketa nabaria, egiturazko kaltea edo konexio anormala gertatzen bada, utzi mahuka erabiltzeari eta egin ikuskapen teknikoa.

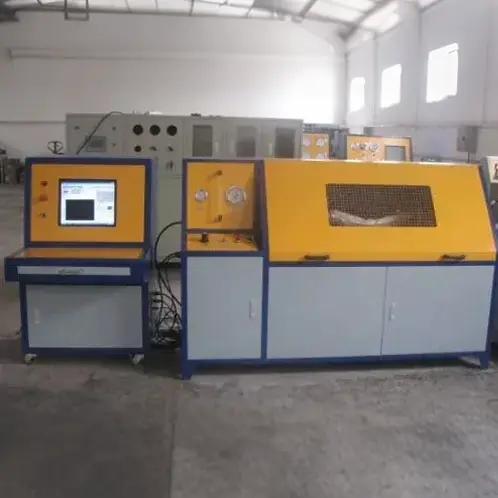

Kalitate Kontrola eta Entrega

Lehendik dagoen produktuaren informazioaren arabera, amaitutako produktuak produktuaren zehaztapenen eta bezeroen eskakizunen arabera ikus daitezke, besteak beste:

· Itxura

· Barruko diametroa

· Kanpoko diametroa

· Luzera

· Briden neurriak

· Presioa

· Hutsunea / Presio negatiboa

· Gogortasuna

· Gomaren errendimendua

Bezeroek proba-baldintza bereziak badituzte, ikuskapen-elementuak eta onarpen-arauak berretsi behar dira eskaera egin aurretik.

Produktu pertsonalizatuetarako, zehaztapenak, brida-eskakizunak, presio-maila, hutseko presioa, garraiatzeko bitartekoa eta entrega-eskakizunak berrespen teknikoaren fasean berretsi daitezke.

Ohiko galderak

1. Zein zehaztapen daude Diametro Handiko Xurgapen eta Deskarga Gomazko Mahuketarako?

Uneko parametroen informazioak barne-diametro arruntak zerrendatzen ditu, DN100, DN150, DN200, DN250, DN300, DN400 eta DN500 mm barne. Tamaina handiagoak teknikoki baieztatu daitezke proiektuaren eskakizunen arabera.

2. Bridak instala daitezke mahukan?

Bai. Produktuak brida-konexioak erabiltzen ditu eta GB, DIN, ANSI, JIS, ASME estandarren edo bezeroen marrazkien arabera horni daiteke.

3. Minda minerala eta hondarrak garraiatzeko erabil al daiteke?

Bai. Minda kontzentrazioaren, partikulen tamainaren, emariaren, presioaren eta tenperaturaren arabera, higadurari aurre egiteko egitura egokiak hauta daitezke. Azken irtenbidea benetako funtzionamendu-baldintzen arabera baieztatuko da.

4. Dragatze proiektuetarako erabil daiteke?

Bai. Mahuka dragatze-sistemaren ertainaren, presioaren, hutsunearen eta instalatzeko metodoaren arabera hauta daiteke.

5. Pertsonalizatu al daiteke marrazkien arabera?

Bai. Bezeroek marrazkiak, laginak edo parametro tekniko zehatzak eman ditzakete mahukaren gorputza eta brida egitura berresteko.

6. Zer da MOQ?

MOQ produktu mota, zehaztapen, luzera eta pertsonalizazio eskakizunen araberakoa da.

Produktu estandarrak lote txikiko erosketak onartzen ditu. Kopuru zehatza aurrekontuan berretsiko da.

7. Eman al daitezke laginak?

Produktu estandar batzuek laginak edo lagin-laguntza eman dezakete. Laginaren kostua eta garraio kostua produktuaren eta eskaeraren egoera zehatzaren arabera baieztatuko dira.

8. Zein da entregatzeko epea?

Produktu estandarrak 7-20 lanegun behar izaten ditu.

Produktu pertsonalizatuetarako, diametro handiko mahuketarako eta zehaztapen berezietarako, entrega-epea egituraren, kantitatearen eta ekoizpen-baldintzen arabera baieztatuko da.

Eskaera egin aurretik entrega-egutegi argia emango da.

9. Nola bermatzen da kalitatea eskaera handietarako?

Kalitate-ikuskapenak produktuaren zehaztapenen eta bezeroen eskakizunen arabera egin daitezke, itxura, dimentsioak, brida, presioa eta hutseko probak barne.

Ikuskapen bereziko elementuak erosi aurretik baieztatu behar dira.
