Nola hobetu dezake esfera bikoitzeko gomazko hedapen-juntura batek kanalizazio malgutasuna eta bibrazioen kontrola

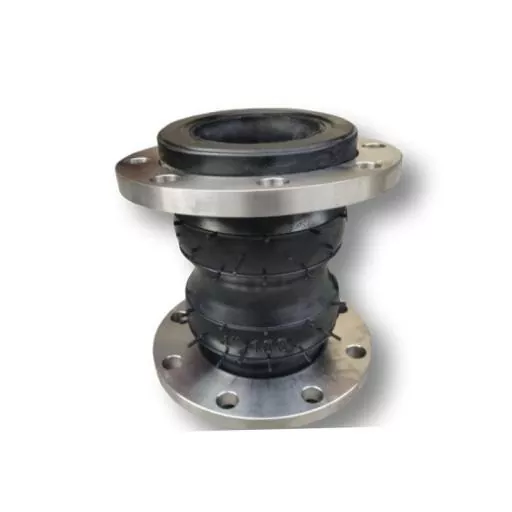

JIDONGDAhornitzen duEsfera bikoitzeko gomazko dilatazio juntaBibrazioen isolamendu fidagarria, mugimendu-konpentsazioa eta konexio-malgutasuna behar duten hodigintza-sistemetarako. Esfera bikoitzeko gomazko gorputz batekin, ehun geruza indartuarekin eta altzairu herdoilgaitzezko sarearen babesarekin diseinatua, osagai malgu hau egokia da ponpak, konpresoreak, ur-sistemak, airea, olioa, produktu kimiko leunak eta beste fluido industrial batzuetako hodietarako aplikazio zorrotzetarako.

Esfera bikoitzeko dilatazio-junta bat hodien mugimendua xurgatzeko diseinatuta dago, konektatutako ekipoetatik hodi sistemara transferitutako bibrazioak eta tentsioak murrizten laguntzen duen bitartean. Esfera bakarreko egitura batekin alderatuta, bere bi esferaren geometriak malgutasun eta mugimenduaren xurgapen gehigarria eskaintzen du. JIDONGDAk gomazko dilatazio-juntura sendotuak eskaintzen ditu EPDM, NBR eta neoprenoa bezalako materialak erabiliz, geruza anitzeko ehun errefortzuarekin eta kanpoko altzairu herdoilgaitzezko sare geruza batekin. Diseinuaren arabera, eskuragarri dauden zehaztapenek DN32-DN600, PN10/PN16/PN25 presio-klaseak eta -20 °C eta +120 °C arteko tenperaturak barne hartzen dituzte, tenperatura altuagoetarako konposatu bereziekin eskuragarri.

Aurkibidea

1. Zer da esfera bikoitzeko gomazko dilatazio junta bat?
2. Zergatik da garrantzitsua kanalizazio-sistem industrialetan?
3. Nola eraikitzen da juntura?
4. Zeintzuk dira errendimenduaren abantaila nagusiak?
5. Zein zehaztapen tekniko egiaztatu behar dituzte erosleek?
6. Non erabil daiteke?
7. Nola aukeratu behar dute erosleek eredu egokia?
8. Zer kontuan hartu behar da instalazioan?
9. Maiz egiten diren galderak
10. Nola eska dezakezu pertsonalizatutako irtenbide bat?

Zer da esfera bikoitzeko gomazko dilatazio junta bat?

Esfera bikoitzeko gomazko dilatazio-junta bat kautxuzko bi atal esferikoz osatutako kanalizazio-konexio-osagai malgu bat da. Bere helburu nagusia mugimendua egokitzea eta ekipoen eta konektatutako hodien arteko bibrazioen transmisioa murriztea da.

Tutu-konexio zurrunak ez bezala, gomazko egitura malguak mugimendu axial, albo eta angeluarrei erantzun diezaieke. Honek juntura bereziki erabilgarria bihurtzen du biraka edo elkarren arteko ekipoen inguruan, non bibrazio eta presioen gorabeherek tentsio gehigarria eragin dezaketen hodietan.

Esfera bikoitzeko konfigurazioa bereziki erabilgarria da hodi-sistema batek esfera bakarreko konektore konbentzional batek eman dezakeena baino malgutasun eta bibrazioen xurgapen handiagoa eskatzen duenean. Geometria esferikoak mugimendua gomazko gorputz malguaren bidez banatzen du mugimendu guztia konexio puntu zurrun batean kontzentratu beharrean.

Gomazko dilatazio-junturak alderatzen dituzten erosleentzat, esfera bikoitzeko diseinua funtzionamendu-presioaren, tenperaturaren, medioen, mugimendu-baldintzen, briden konfigurazioaren eta instalazio-baldintzen arabera ebaluatu behar da.

Zergatik da garrantzitsua kanalizazio-sistem industrialetan?

Industria-hodiak oso gutxitan daude baldintza guztiz estatikoetara. Ponpak martxan jarri eta gelditzen dira, konpresoreek bibrazio mekanikoa sortzen dute, fluidoek presio gorabeherak sortzen dituzte eta tenperatura aldaketek konektatutako osagaiak hedatzea edo uzkurtzea eragiten dute.

Malgutasun egokirik gabe, indar dinamiko hauek zuzenean hodietara, bridak, balbuletara, ponpetara eta beste ekipoetara transferi daitezke. Denborarekin, behin eta berriz kargatzeak nekea, konexioaren estresa, ihesak edo osagaien higadura goiztiarra eragin dezake.

Dilatazio-juntura malgu batek efektu horiek isolatzen laguntzen du. Bere kautxuzko gorputzak hodi zurrunen atalen arteko mugimendu kontrolatua eskaintzen du, eta indartze-geruzek egiturari eusten diote funtzionamenduko kargapean.

• Ekipoek sortutako bibrazioa xurgatzen du.
• Hodiaren mugimendua konpentsatzen du.
• Konexioen inguruan estresaren kontzentrazioa murrizten laguntzen du.
• Mugimendu termikoak eta instalazio-perdoiak onartzen ditu.
• Hoditeria-sistema dinamikoen funtzionamendu egonkorragoa onartzen du.
• Konektatutako ekipoak gehiegizko bibrazio transmisiotik babesten laguntzen du.

Nola eraikitzen da juntura?

Dilatazio-juntura malgu baten errendimendua bere geometriaren, kautxuzko konposatuaren, errefortzu-egituraren eta konexio-diseinuaren araberakoa da. Esfera bikoitzeko indartutako konfigurazio tipiko batek hainbat geruza funtzional konbinatzen ditu.

Esfera bikoitzeko gomazko gorputza

Bi esferen geometriak norabide anitzetan mugimendua kudeatzeko gai den lan-atal malgua sortzen du. Egitura kurbatuak deformazioa ere ahalbidetzen du, konexio guztiz zurrun batean oinarritu gabe.

Geruza anitzeko ehunaren sendotzea

Oihalaren errefortzua gomazko gorputzean sartzen da presioarekiko erresistentzia eta nekearen iraunkortasuna hobetzeko. Errefortzu-egitura eskatutako presio-klasearen eta aplikazio-baldintzen arabera hautatzen da.

Altzairu herdoilgaitzezko sarearen babesa

Kanpoko altzairu herdoilgaitzezko sare-geruza batek babes mekaniko eta egitura-euskarri gehigarria eman dezake. Bereziki baliotsua da dilatazio-juntura karga dinamikoen eta bibrazio errepikatuen eraginpean dagoen inguruneetan.

Bridadun konexioa

Bridadun muturrek juntura malgua lehendik dauden hodiekin konektatzeko metodo praktikoa eskaintzen dute. Brida-dimentsio zuzenak, torloju-ereduak, juntura hautatzea eta lerrokatzea garrantzitsuak dira zigilatzeko errendimendua mantentzeko.

Zeintzuk dira errendimenduaren abantaila nagusiak?

Esfera bikoitzeko gomazko dilatazio junta baten balioa kanalizazio malgutasun soiletik haratago zabaltzen da. Haren eraikuntzak hoditeria-sistem industrialetan aurkitzen diren hainbat erronkari aurre egiten die.

Ezaugarri horiei esker, produktua egokia da ohiko konektore zurrun batek malgutasun edo bibrazio isolamendu nahikoa eskaintzen ez duen aplikazioetarako.

Zein zehaztapen tekniko egiaztatu behar dituzte erosleek?

Juntura malgu bat aukeratzeak benetako funtzionamendu-baldintzetatik hasi behar du, hodiaren diametro nominala hautatu beharrean. Ondorengo zehaztapenak bereziki garrantzitsuak dira esfera bikoitzeko diseinua ebaluatzen denean.

Benetako hautapena sistema osoaren diseinuan oinarritu behar da beti. Presioa, tenperatura, fluidoaren konposizioa, mugimenduaren anplitudea, bridaren dimentsioak eta instalazio-ingurunea baieztatu behar dira ekoizpena baino lehen.

Non erabil daiteke?

Esfera bikoitzeko konexio malgua bereziki garrantzitsua da bibrazioa, mugimendua edo tentsio mekanikoa erabat ezabatu ezin diren kanalizazio-sistemetan.

Ponpa eta Konpresore Sistemak

Ponpak eta konpresoreak bibrazio mekanikoaren iturri arruntak dira. Ekipamenduaren ondoan juntura malgu bat instalatzeak bibrazioen transferentzia mugatzen lagun dezake konektatutako kanalizaziora.

Ur eta fluidoen hoditeria

Uraren tratamenduak, industriako uraren zirkulazioa eta fluidoen garraio orokorreko sistemak gomazko dilatazio-junturak erabil ditzakete mugimendua egokitzeko, konexio malguak mantenduz.

Industria Prozesu Ildoak

Olio bateragarriak, airea, produktu kimiko leunak eta beste fluido industrial batzuk garraiatzen dituzten sistemek kautxuzko konposatu desberdinak erabil ditzakete, beharrezko komunikabideen erresistentziaren arabera.

Kanalizazio-diseinu konplexuak

Hainbat hodi-atalek, ekipo-konexioek eta egitura-perdoiek lerrokatze-erronkak sortzen dituztenean, behar bezala hautatutako junta malgu batek mugimendu-ahalmen gehigarria eman dezake.

Nola aukeratu behar dute erosleek eredu egokia?

Kontratazio-taldeek operazio-informazio zehatza eman beharko dute aurrekontua eskatzeko orduan. Horri esker, fabrikatzaileak kautxuzko konposatua, errefortzua, tamaina, presio-balorazioa eta konexio-konfigurazioa benetako aplikazioarekin lotzea ahalbidetzen du.

1. Egiaztatu hodiaren diametroa:Identifikatu behar den DN edo hodiaren tamaina nominala.
2. Egiaztatu funtzionamendu-presioa:Hautatu presio-klase egokia funtzionamendu-baldintza normal eta iragankorretarako.
3. Identifikatu funtzionamendu-tenperatura:Kontuan hartu tenperatura normala eta tenperatura gailurra potentziala.
4. Zehaztu euskarria:Urak, olioak, aireak, produktu kimikoak eta beste fluido batzuk gomazko konposatu desberdinak behar ditzakete.
5. Neurtu mugimendua:Espero den mugimendu axiala, albokoa eta angeluarra zehaztu.
6. Berretsi briden neurriak:Bolt-zuloen ereduak eta konexio-neurriak hodiarekin bat etorri behar dira.
7. Kontuan izan instalazioaren ingurunea:Kanpoko esposizioak, bibrazio-intentsitateak eta inguruko ekipoek azken konfigurazioan eragina izan dezakete.

Xehetasun hauek goiz emateak zehaztapen-erroreak murrizten ditu eta OEM pertsonalizazioa eraginkorragoa izan daiteke.

Zer kontuan hartu behar da instalazioan?

Behar bezala diseinatutako dilatazio junta batek ere instalazio zuzena behar du. Gorputz malgua ez da hodien euskarria edo lerrokadura egokiaren ordezkotzat hartu behar.

• Egiaztatu bridaren lerrokatzea torlojuak estutu aurretik.
• Erabili junta bateragarriak eta behar bezala zehaztutako finkagailuak.
• Saihestu gehiegi luzatzea, konpresioa edo bihurritzea instalazioan zehar.
• Ziurtatu ondoko hoditeria behar bezala eusten dela.
• Ez ezazu objektu zorrotzek edo kanpoko osagaiek gomazko gorputza kaltetzea.
• Egiaztatu eragiketa-mugimenduak diseinatutako konpentsazio-tartearen barruan jarraitzen duela.
• Ikuskatu juntadura aldian-aldian higadura, pitzadura, deformazioa edo konexio-arazorik ikusten bada.

Instalazio egokiak juntagailuak bere diseinuaren arabera egiten laguntzen du eta elementu malguaren alferrikako karga mekanikoa murrizten du.

Maiz egiten diren galderak

1. Zein da esfera bikoitzeko gomazko dilatazio-junta baten abantaila nagusia?

Abantaila funtzional nagusia esfera bikoitzeko egitura malgu baten bidez mugimenduaren xurgapen handiagoa eta bibrazioen isolamendua emateko gaitasuna da.

2. Zein material daude gomazko gorputzerako?

Material ohikoen aukerak EPDM, NBR eta neoprenoa dira. Kautxuzko konposatu pertsonalizatuak ere kontuan har daitezke funtzionamendu-medioak edo tenperaturak formulazio zehatz bat eskatzen duenean.

3. Zein presio-balorazio daude eskuragarri?

Egituraren eta aplikazioaren eskakizunen arabera, konfigurazioak PN10, PN16 edo PN25 lan-presio klaseetarako diseinatu daitezke.

4. Zein neurri pertsonalizatu daitezke?

Erreferentziako produktuen sorta DN32tik DN600ra bitartekoa da, eta tamaina handiagoak proiektuaren eskakizunen eta ingeniaritza zehaztapenen arabera har daitezke.

5. Ponpa eta konpresoreen ondoan erabil daiteke?

Bai. Ponpak eta konpresoreak instalazio-kokapen tipikoak dira, makina horiek bibrazio eta karga dinamikoak sor ditzakete, konektatutako hodietatik isolatu behar direnak.

6. Konexio mota pertsonalizatu al daiteke?

Bai. Brida-konexioak eskuragarri daude, eta neurrira egindako ingeniaritza-hodiak garatu daitezke kanalizazio-konfigurazioaren eta proiektuaren eskakizunen arabera.

Nola eska dezakezu pertsonalizatutako irtenbide bat?

Industri erosleentzat, junta malgu egokia hautatzea produktuaren zehaztapenen eta sistemaren ingeniaritza konbinatzen da. JIDONGDA-k kautxuzko hedapen-juntura pertsonalizatuak eskaintzen ditu, hainbat diametro, kautxu-konposatu, indartze-egitura, presio-eskakizunak eta konexio-konfigurazioak estaltzen dituztenak. Aurrekontua eskatzerakoan, eman hodiaren tamaina, funtzionamendu-presioa, tenperatura, komunikabideak, mugimendu-eskakizunak, brida-dimentsioak eta aplikazio-ingurunea ahal den guztietan. Xehetasun horiei esker, fabrikatzaileak konfigurazio egokia hobeto ebalua dezake.

Ponpa, konpresore, ur-hodietarako, prozesu industrialeko sistemarako edo beste aplikazio zorrotz baterako konexio malgu fidagarria lortzen ari bazara,jarri gurekin harremanetanJIDONGDArekin zure funtzionamendu-baldintzak, pertsonalizazio-baldintzak, zehaztapen teknikoak eta eskaera handien beharrak eztabaidatzeko.
