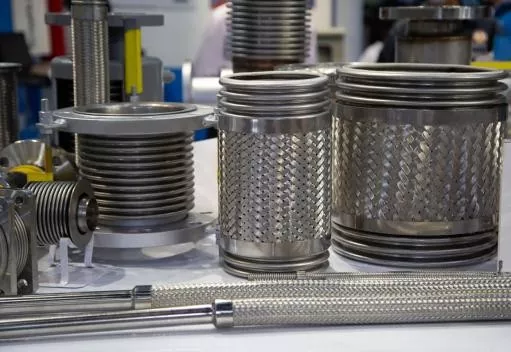

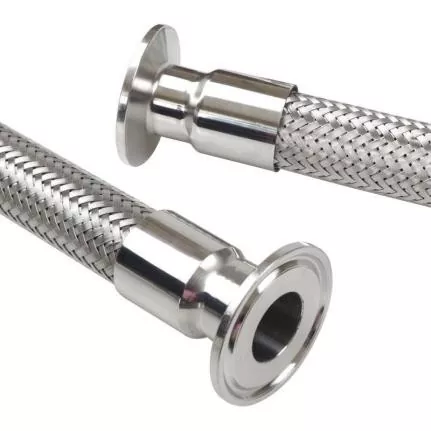

Altzairuzko alanbre txirikordatutako metalezko mahuka

JIDONGDA altzairuzko alanbre txirikordadun metalezko mahuka bibrazioen erresistentzia, lerrokatze desegokia egokitzeko gaitasuna eta iraunkortasuna muturreko tenperatura eta presio baldintzetan behar dituzten fluido eta gas garraiatzeko sistema zorrotzetarako bereziki diseinatuta dago. Gomazko mahuka estandarrak edo hodi zurrunak ez bezala, produktu honek metalezko tutu korrugatu baten malgutasuna eta alanbre txirikorda batek ematen duen presio-erresistentzia konbinatzen ditu. Horri esker, ohiko arazo industrialak konpontzen dira, hala nola instalazio-zailtasunak, bibrazioek eragindako hodi zurrunen porrota eta ohiko hodien bizitza laburra.

Produktuek nazioarteko estandarrak guztiz betetzen dituzte, GB/T 14525, ISO 10380 eta EJMA barne. Fabrikazio-prozesu finduei eta kalitate-kontrol sistema integralari esker, gure produktuek mundu mailako estandar industrialak betetzen dituzte eta ingurune zailenetan funtzionatzeko egokiak dira.

Produktuen diseinua eta materialaren abantailak

1. Barneko geruza korrugatua

Hodi korrugatuz eraikia (materiala: altzairu herdoilgaitzezko 304, 316 edo 316L kalifikazioak), geruza honek korrosioarekiko erresistentzia eta errendimendu-egonkortasun bikaina eskaintzen ditu tenperatura altuetan zein baxuetan, eta ertainaren oztoporik gabeko fluxua bermatzen du, blokeatzeko arriskurik gabe. Bere egitura korrugatu malguak hainbat planotako desplazamenduak onartzen ditu (axiala, albokoa eta angeluarra), kanalizazioen deformazioetara egokituz garraioaren eraginkortasuna kaltetu gabe.

2. Alanbre txirikorda indartzeko geruza

Altzairu herdoilgaitzezko alanbre txirikorda bakarreko edo bikoitzeko babes-geruzaz osatuta dago, eta horrek mahukaren presio-erresistentzia eta egitura-osotasuna nabarmen hobetzen ditu. Txirikorda estuak presio altuan barruko mahurraren hedapena mugatzen du, kanpoko inpaktu mekanikoetatik babesten du eta hodiaren bibrazioak murrizten ditu, eta, horrela, mahukaren kalteak eta komunikabideen ihesak saihesten ditu funtzionamendu luzean.

Produktuaren ezaugarri nagusiak eta abantailak

1. Erresistentzia termiko paregabea: -196 °C eta +600 °C arteko funtzionamendu-tenperatura tartea; euskarri espezializatuak (adibidez, GNL kriogenikoa, tenperatura altuko lurruna, olio beroa) modu fidagarrian garraiatzeko gai den funtzionamendu-baldintzetan.

2. Presio handiko segurtasuna eta iraunkortasuna: 6 eta 250 bar bitarteko presio operatiboa 3:1 leherketa segurtasun faktorearekin; bat-bateko presio igoerekiko erresistentea, kanalizazioa hausteko arriskua ezabatuz.

3. Bibrazioen murrizketa eraginkorra eta ekipoen babesa: ponpen, konpresoreen eta beste ekipo batzuen etengabeko bibrazioak xurgatzen ditu; hoditeria sistemaren tentsioa murrizten du; ekipamendu osagarriak babesten ditu eta sistemaren bizitza orokorra luzatzen du.

4. Hedapen eta uzkurdura termikoaren konpentsazio automatikoa: Tenperaturaren gorabeherek eragindako desplazamenduak automatikoki konpentsatzen ditu, kanalizazioko estresa arintzen du eta pitzadurak edo junturak isuriak saihesten ditu.

5. Korrosioaren eta zahartzearen erresistentzia: altzairu herdoilgaitzez egina, desugertze eta pasibazio tratamenduarekin; azido, alkali eta gatzekiko erresistentea da, produktuak industria kimiko eta farmazeutikoko ingurune oldarkorretan erabiltzeko egokiak eginez.

6. Instalazioaren malgutasuna eta ordena pertsonalizatua: hainbat industria-konexio-metodo onartzen ditu (bridatuak, hariztuak, soldatuak, konektatu azkarrak); mahukaren luzera, txirikorda-geruza kopurua eta muntaia diseinua pertsonalizatzeko aukera ematen du proiektuaren eskakizun zehatzak betetzeko.

Kalitate Kontrol Sistema zorrotza

1. Simulatutako Zerbitzu Baldintza Proba

Proba integralek (barne-presioaren esposizioa, etengabeko bibrazio-simulazioa, desplazamendu axiala, flexio errepikatua eta hedapen/kontrakzio termikoaren simulazioa barne) mundu errealeko eta epe luzeko industria-funtzionamendu-baldintzak errepikatzen dituzte.

2. Gako Kontrol Parametroak

Ingeniari profesionalek sekzio korrugatuaren egonkortasuna, txirikordaren osotasuna, soldadura-kalitatea, ihesaren estankotasuna eta egokitze-eranskinaren fidagarritasuna kontrolatzen dituzte ekoizpen-fase guztietan, produktu akastunak bezeroarengana iristen ez direla ziurtatuz.

3. Errendimendu dinamikoko proba espezializatuak

Inpultso-probak: presio-gorabeherak eta tentsio mekaniko konbinatuak simulatzen ditu, egitura-egonkortasuna, nekearen indarra eta iraunkortasuna egiaztatzeko.

Egokitzeko erresistentzia-probak: Soldaduren eta konexio-multzoen trakzio- eta karga-probak, atxikimendu segurua, estankotasuna eta egitura-segurtasun maila altua bermatzeko.

Aplikazio-eremu nagusiak

1. Energia-sektorea: Energia sortzeko ekipoak, lurrun-garraio sistemak, GNL ekipoak eta energia-azpiegituren proiektuak.

2. Industria kimikoa: produktu kimikoak ekoizteko plantak, euskarri korrosiboen garraioa (azidoak, alkaliak) eta kimikoko lantegiko hodi sistemak.

3. HVAC sistemak: Berokuntza, aireztapen eta aire girotuko ekipoak; galdarak industrialak; eta eraikinen aireztapen eta berokuntza sistemak.

4. Doitasun-fabrikazioa: Elikagaien prozesaketa, farmazia-fabrikazioa eta fluidoen garraioa doitasun-ekipoetan.

5. Ekipamendu mekanikoa: Ponpa eta konpresoreen konexioak, sistema hidraulikoak eta industria-ekipoen hoditeria.

Aplikazio industrialaren adibideak

1. adibidea: erdieroaleen fabrikazio-planta bateko hozte-sistemaren hodiak berritzea

Erdieroaleen obleak fabrikatzeko instalazio handi batek PVC hozte-mahuka estandarraren higadura goiztiarrarekin eta pitzadurarekin arazoak izan zituen tenperatura altuak eta ekipoen bibrazioak eragindakoa. JIDONGDA DN85 304 altzairu herdoilgaitzezko alanbre txirikordadun metalezko mahuturekin ordezkatu ondoren, sistemak ±30 mm-ko hedapen/kontrakzio termikoko desplazamenduak egin ditzake; mahukek ekipoen bibrazioa xurgatu zuten eta ur-ihesarekin eta materialaren degradazioarekin lotutako arazoak guztiz konpondu zituzten. Ekipamenduak etengabe funtzionatu zuen 27 hilabetez ihesik edo egitura-kalterik gabe, ekoizpen-prozesuaren egonkortasuna nabarmen hobetuz.

2. adibidea: Tenperatura altuko lurrun-garraioaren proiektua kimiko planta batean

Txinako hego-ekialdeko lantegi kimiko batek lurrun-hodiak ustiatzen zituen 280 °C-tan, hedapen eta uzkurtze-ziklo termiko maiz jasaten zituztenak. Hodi zurrun tradizionalek tentsioa pitzatzeko joera zuten, eta mahuka estandarrek tenperatura eta presio altuen aurrean nahikoa erresistentzia ez zuten. Proiektuak neurrira egindako JIDONGDA geruza bikoitzeko alanbre txirikordadun metalezko mahukak erabili zituen. Beroarekiko erresistentzia handiari eta desplazamendua konpentsatzeko gaitasunari esker, mahukek ihesik gabe funtzionatu zuten urtebetez, mantentze-maiztasuna nabarmen murriztuz eta funtzionamendu-kostuak murriztuz.

Zehaztapen teknikoak

Maiz egiten diren galderak

Q1: Zer altzairu herdoilgaitzezko kalifikazio erabiltzen dira JIDONGDA metalezko mahuketarako, eta nola aukeratzen dut egokia?

A: Hiru material estandar eskaintzen ditugu: 304, 316 eta 316L. 304 kalifikazioak kostuaren eta errendimenduaren oreka optimoa eskaintzen du, eta industria aplikazio orokorretarako (ura, gasa) egokia da; 316 kalifikazioak korrosioarekiko erresistentzia handiagoa eskaintzen du ingurune azido eta alkalinoetan, industria kimikorako eta itsas aplikazioetarako aproposa da; 316L gradua karbono oso baxuko materiala da, ingurune oso oldarkorretan eta oso tenperatura altuetan erabiltzeko diseinatua. Beste material batzuk erabiliz fabrikatzea eskuragarri dago eskaeran.

2.G.: JIDONGDA altzairuzko alanbre txirikordatutako metalezko mahukak erabil al daitezke tenperatura altuko lurruna denbora luzez garraiatzeko?

A: Bai, ahal dute. Produktu hau tenperatura altuko funtzionamendurako optimizatuta dago eta lurruna eta tenperatura altuko komunikabideak garraiatzeko egokia da -196 °C eta +600 °C arteko tenperatura tartean. Altzairuzko geruza bikoitzeko alanbre txirikordak presio altuan egonkortasuna bermatzen du, eta doitasunezko soldadurak lurrun-ihesak saihesten ditu; produktua galdara industrialetan eta zentral elektrikoen lurrun-sistemetan oso erabilia da, errendimendu fidagarria eta iraunkorra bermatuz.

3.G.: JIDONGDAk metalezko mahuketarako fabrikazio pertsonalizatua eskaintzen al du?

A: Bai, diseinu eta fabrikazio zerbitzu pertsonalizatuen sorta osoa eskaintzen dugu. Mahukaren luzera, txirikorda-geruza kopurua, amaierako egokitze motak eta produktuaren diseinua hodien diseinu espezifikoetara egokitu daitezke, baita presio, tenperatura eta komunikabideen eskakizunetara ere. Gure ekoizpen-instalazio propioak eta ingeniari kualifikatuen talde bat baliatuz, industria-proiektu konplexu askotarako instalazio eta funtzionamendu-baldintza guztiak asetzeko diseinatutako soluzio integralak eskaintzen ditugu.
