Artikuluaren laburpena: A dilatazio-juntura metalezko korrugatuaMalgutasun kontrolatua eskaintzen du dilatazio termikoaren, bibrazioaren, presio-aldaeraren eta mugimendu mekanikoen eraginpean dauden hodi industrialetarako. Altzairu herdoilgaitzezko hauspoaren egitura korrugatua erabiliz, desplazamendu axiala, albokoa eta angeluarra konpentsatu dezake, soldadura nekea, brida-ihesak eta tentsioarekin lotutako deformazioa murrizten laguntzen duen bitartean. Gida honek bere funtzionamendu-printzipioa, zehaztapen nagusiak, materialen aukerak, aplikazioak, hautaketa-faktoreak eta kanalizazio-sistema zorrotzetarako abantailak azaltzen ditu.
Aurkibidea
- Zer da metalezko hedapen-juntura korrugatua?
- Nola funtzionatzen du hoditeria industrialetan?
- Zeintzuk dira zehaztapen tekniko nagusiak?
- Zeintzuk dira onura nagusiak?
- Non erabiltzen da normalean?
- Nola hautatu behar duzu produktu egokia?
- Maiz egiten diren galderak
- Azken Gogoetak

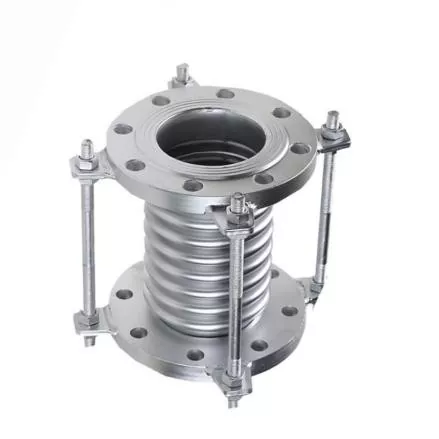

Zer da metalezko hedapen-juntura korrugatua?
JIDONGDAhornidura aMetal Corrugated Expansion Junturaindustria-hoditeria kontrolatutako malgutasuna emateko diseinatua, egitura-egonkortasuna uko egin gabe. Bere hauspo korrugatuari esker, kanalizazioak tenperatura-aldaketak, ekipoen bibrazioak, presio-aldaerak eta tentsio mekanikoak eragindako mugimenduak egokitzeko aukera ematen du.
Hodi-atal zurrun batek ez bezala, dilatazio-juntura batek nahita malgu-gune bat sortzen du hodi-sistemaren barruan. Hoditeria bat berotzen edo hozten denean, bere luzera eta posizioa alda daitezke. Mugimendu horiek murrizten badira, gehiegizko tentsioa pilatu daiteke soldaten, briden, balbulen, ponpen eta konektatutako ekipoen inguruan. Behar bezala diseinatutako metalezko dilatazio junta batek mugimendu hauek xurgatzen laguntzen du karga kaltegarri bihurtu aurretik.
Industria metalezko dilatazio-junturak ebaluatzen dituzten erosleentzat, hauspoaren materiala, mugimendu-eskakizunak, presio-balorazioa, tenperatura-tartea, konexio-metodoa eta instalazio-ingurunea elkarrekin kontuan hartu behar dira.
Nola funtzionatzen du hoditeria industrialetan?
Funtzionamendu-printzipioa metal korrugatuaren hauspoaren deformazio elastiko kontrolatuan oinarritzen da. Biribilketa anitzei esker, hauspoa tolestu daiteke konektatutako hoditeria mugitzen denean, metalezko egiturak presio-muga mantentzen duen bitartean.
Dilatazio termikoaren konpentsazioa
Tenperatura altuko hodiak hedatu egiten dira prozesuko tenperaturak gora egin ahala eta uzkurtu egiten diren heinean. Lurrun, galdara, kimiko, olio eta fluido termikoko sistemetan, tenperatura-ziklo errepikatuek mugimendu handia sor dezakete. Hauspo korrugatuek desplazamendu hori xurgatzen dute eta hodi zurrunetako ataletara transferitutako tentsioa murrizten dute.
Konpentsazio mekanikoa eta bibrazioa
Ekipamendu industrialak, hala nola ponpak, konpresoreak, haizagailuak, turbinak eta birakariak diren makineria bibrazioak sar ditzakete konektatutako hodietan. Egoki diseinatutako dilatazio-juntura batek mugimendu kontrolatua egoki dezake eta bibrazioak zuzenean hodi-konexio zurrunen bidez transmititzea saihesten lagun dezake.
Norabide anitzeko mugimendua
Sistemaren diseinuaren arabera, metalezko dilatazio-junturak hiru mugimendu-kategoria nagusi konpentsa ditzakete:
- Mugimendu axiala:konpresioa edo luzapena hodiaren ardatzean zehar.
- Alboko mugimendua:Lotutako hodi-atalen alboko desplazamendua.
- Mugimendu angeluarra:konektatutako hodien sekzioen arteko biraketa-mugimendua.
Zeintzuk dira zehaztapen tekniko nagusiak?
Dilatazio-junta bat aukeratzeak benetako funtzionamendu-baldintzetatik hasi behar du, hodiaren tamaina nominala hautatu beharrean. JIDONGDAren produktuen informazioak industria-aplikazioetarako material eta konexio-konfigurazio desberdinak dituzten altzairu herdoilgaitzezko hauspoak hartzen ditu.
| Parametroa | Zehaztapen tipikoa | Ingeniaritza kontuan |
|---|---|---|
| Hauspoen Egitura | Altzairu herdoilgaitzezko hauspo korrugatua | Malgutasun kontrolatua eta mugimenduaren konpentsazioa eskaintzen ditu |
| Materiala | SS304 / SS316 / SS321 / pertsonalizatutako aleazioak | Hautatu tenperaturaren, korrosioaren eta euskarrien bateragarritasunaren arabera |
| Lan-presioa | PN10–PN40, diseinuaren arabera | Benetako funtzionamendu- eta presio-baldintzekin bat etorri behar da |
| Tenperatura tartea | -80°C eta +600°C artean, materialaren arabera | Materialaren kalifikazioak eta diseinuak tenperatura erabilgarrien mugak zehazten ditu |
| Mugimendua | Axiala / albokoa / angeluarra | Mugimendu mota eta magnitudea hautatu aurretik kalkulatu behar dira |
| Tamaina | DN15–DN300 | Haridun bertsioek, oro har, diametro txikiagoak estaltzen dituzte |
| Konexioak | Harikatua / bridatua / soldatuta | Aukeratu hodien diseinuaren eta instalazioaren eskakizunen arabera |
| Euskarri bateragarriak | Lurruna / ur beroa / olioa / gasa / fluido kimikoak | Egiaztatu materialaren bateragarritasuna benetako euskarriarekin |
Benetako presioa, tenperatura, mugimendua, ziklo-maiztasuna eta neke-eskakizunak proiektu bakoitzerako baieztatu behar dira. Diseinu pertsonalizatuak kontuan hartu daitezke konfigurazio estandarrak instalazio-baldintzak betetzen ez dituztenean.
Zeintzuk dira onura nagusiak?
1. Errendimendu fidagarria tenperatura altuetan
Metalezko hauspoak bereziki egokiak dira tenperaturak ohiko osagai malgu askoren funtzionamendu-tarte praktikoa gainditzen duten aplikazioetarako. Materialen aukeraketaren eta diseinuaren arabera, altzairu herdoilgaitzezko eraikuntzak ingurune termiko zorrotzak onartzen ditu.
2. Pipelineko tentsioa murriztea
Mugimendu termikoak pixkanaka gehiegizko kargak sor ditzake puntu finkoetan eta ekipoen konexioetan. Malgutasun kontrolatua sartuz, hedapen-junturak mugimendua birbanatzen eta estresaren kontzentrazioa murrizten laguntzen du eremu kritikoetan.
3. Bibrazioarekiko erresistentzia hobea
Makineriak dardara etengabea edo tarteka sortzen duenean, metalezko konexio malgu batek ekipoen eta hodien arteko mugimendua isolatzen lagun dezake. Honek sistemaren egonkortasuna hobetzen lagun dezake juntadura behar bezala hautatu eta instalatzen denean.
4. Instalazio aukera malguak
Haridun, bridadun eta soldatutako konfigurazioek dilatazio-junturak kanalizazio-arkitektura desberdinetan integratzea ahalbidetzen dute. Diametro txikiko haridun produktuak ekipamendu trinkoen konexioen inguruan erabilgarriak izan daitezke, eta flanged eta soldatutako diseinuak industria-hoditeria-sistema handiagoetara egokitu daitezkeen bitartean.
5. Epe luzeko errendimendu ziklikoa
Hoditegi industrialak milaka beroketa- eta hozte-ziklo jasan ditzake bere bizitzan zehar. Hauspoaren geometria zuzena, materialaren hautaketa, konformazioaren kalitatea eta mugimenduaren kontrola, beraz, garrantzitsuak dira nekearen errendimendu fidagarria lortzeko.
Non erabiltzen da normalean?
Metalezko dilatazio-juntura korrugatu bat baliotsua da hodi zurrunak desplazamendu termikoa edo mugimendu mekanikoa egokitu behar dituen guztietan. Aplikazio-eremu tipikoak hauek dira:
- Petrokimiko prozesatzeko hodiak
- Energia sortzeko plantak
- Lurrun eta galdara sistemak
- Tenperatura handiko AHT sistemak
- Labe industrialeko ekipoak
- Petrolioa eta gasa prozesatzeko instalazioak
- Prozesatzeko produktu kimikoak
- Itsas ingeniaritza sistemak
- Ekipo mekanikoen konexioak
- Tenperatura handiko fluidoak garraiatzeko sistemak
Adibidez, galdara bat beherako ekipamenduarekin konektatzen duen lurrun-hodiak hedapen termiko handia izan dezake abiaraztean. Mugimendu-konpentsazio egokirik gabe, hedapen honek karga gehigarriak jar ditzake hodi-euskarrietan eta ekipoen toberetan. Behar bezala diseinatutako hauspoen dilatazio-juntura batek mugimendu hori gerta daitekeen eremu izendatua eskaintzen du.
Nola hautatu behar duzu produktu egokia?
Produktuen hautaketa ingeniaritza datuetan oinarritu behar da, itxura edo diametro nominala bakarrik. Aurrekontua eskatu aurretik, erosleek informazio hau prestatu behar dute:
- Hodiaren diametro nominala:Identifikatu behar diren DN tamaina eta konexio dimentsioak.
- Funtzionamendu-tenperatura:Zehaztu tenperatura normalak, minimoak eta maximoak.
- Eragiketa-presioa:Sartu lan-presioa normala eta maximoa.
- Mugimenduaren baldintzak:Definitu espero den mugimendu axiala, albokoa edo angeluarra.
- Komunikabideak:Identifikatu sistemak lurruna, ura, olioa, gasa, produktu kimikoak edo beste fluido bat daraman.
- Material baldintzak:Aukeratu SS304, SS316, SS321 edo beste aleazio egoki bat ingurunearen arabera.
- Konexio metodoa:Zehaztu muturrak hariztatuak, bridatuak edo soldatuak behar diren.
- Instalazio baldintzak:Kontuan izan erabilgarri dagoen espazioa, hodien euskarriak, gidak, aingurak eta ekipoen konexioak.
Garrantzitsua da dilatazio-junta bat konektore malgu orokor batetik bereiztea. Dilatazio-junturak mugimendu eta neke-baldintza espezifikoen inguruan diseinatzen dira, beraz, hauspoaren geometria eta sistemaren mugak hodien diseinuaren zati gisa ebaluatu behar dira.
Maiz egiten diren galderak
1.G.: Zein da metalezko hedapen-juntura korrugatu baten helburu nagusia?
Bere helburu nagusia hodi-sistemetan dilatazio termikoa eta mugimendu mekaniko kontrolatua konpentsatzea da, osagai zurrunetara transferitutako tentsioa murrizten duen bitartean.
Q2: Metalezko dilatazio-junturak erabil al daitezke lurrun-hodietarako?
Bai. Altzairu herdoilgaitzezko hauspoen dilatazio-junturak lurrun eta galdararen hodietan aplikatzen dira, baldin eta hautatutako materiala, presioaren balorazioa, tenperaturaren balorazioa eta mugimendu-ahalmena funtzionamendu-baldintzekin bat datoz.
Q3: Zein material erabiltzen dira normalean?
Aukera arruntak SS304, SS316 eta SS321 altzairu herdoilgaitza dira. Aleazio pertsonalizatuak ere kontuan har daitezke korrosioarekiko erresistentzia handiagoak edo funtzionamendu-baldintza espezializatuek eskatzen dutenean.
4.G.: Harizko dilatazio-junturak egokiak al dira kanalizazio txikietarako?
Bai. Haridun konfigurazioak bereziki egokiak dira diametro txikiko hodietarako, ekipoen konexioetarako eta espazio mugatua duten instalazioetarako.
5.G.: Zein da mugimendu axial, albo eta angeluarren arteko aldea?
Ardatz-mugimendua hodiaren ardatzean zehar gertatzen da, alboko mugimendua alboetan gertatzen da eta angelu-mugimenduak konektatutako hodi atalen arteko biraketa dakar. Beharrezko mugimendu-mota identifikatu behar da dilatazio-junta bat hautatu aurretik.
Q6: Produktua pertsonalizatu al daiteke?
Bai. Proiektuaren eskakizunen arabera, pertsonalizazioak materialaren kalifikazioa, tamaina, presio balorazioa, konexioaren konfigurazioa eta beste ingeniaritza-parametro batzuk izan ditzake.
Azken Gogoetak
Behar bezala diseinatutako batMetal Corrugated Expansion Junturarol garrantzitsua izan dezake industria-hoditeria hedapen termikotik, bibraziotik, desplazamendu mekanikotik eta metatutako tentsiotik babesteko. Altzairu herdoilgaitzezko hauspoarekin, konexio-aukera anitzekin eta ingeniaritza-parametro konfiguragarriekin, aplikazio zorrotzetara egokitu daiteke energia-sorkuntza, petrokimika, prozesaketa kimikoa, HVAC, itsas eta tenperatura altuko fluido-sistemetan. JIDONGDAk proiektuaren tamaina, materiala, presioa, tenperatura, mugimendua eta konexio-eskakizunetan oinarritutako metalezko hedapen-junturaren soluzio pertsonalizatuak onartzen ditu. Instalazio berri baterako dilatazio-junta bat hautatzen ari bazara edo lehendik dagoen osagai bat ordezkatzen ari bazara,jarri gurekin harremanetanzure funtzionamendu-baldintzak eztabaidatzeko eta irtenbide industrial egoki bat eskatzeko.
