JIDONGDAindustria-konexio-soluzioak eskaintzen ditu kanalizazio-aplikazio zorrotzetarako, etaAltzairu herdoilgaitzezko 316L Ferruleaukera garrantzitsua da konexio fidagarriak, korrosioarekiko erresistentzia eta epe luzerako zerbitzu-errendimendua behar duten sistemetarako. Bere materialaren propietateak, konexioen diseinua eta aplikazio-eskakizunak ulertzeak erosleei beren proiektuetarako osagai egokia hautatzen laguntzen die.
Ferrula osagai txiki baina ezinbestekoa da hoditeria eta fluidoak maneiatzeko sistema askotan. 316L altzairu herdoilgaitzez fabrikatuta, korrosioarekiko erresistentzia, soldagarritasuna, iraunkortasun mekanikoa eta ingurune industrial zorrotzekin bateragarritasuna eskaintzen du. 316L-ren karbono-eduki baxuak soldadura garaian sentsibilizazio-arriskua murrizten laguntzen du, eta bere molibdeno edukiak korrosio lokalizatuarekiko erresistentzia hobetzen du ingurune askotan 304 altzairu herdoilgaitzarekin alderatuta. Gida honek altzairu herdoilgaitzezko ferrulak nola funtzionatzen duen, non erabiltzen den, bere zehaztapenak nola ebaluatu eta erosleek eskaera egin aurretik kontuan hartu behar dutena azaltzen du.
Aurkibidea
- Zer da altzairu herdoilgaitzezko 316L ferrula?
- Materialen funtsezko propietateak eta abantailak
- Industria-aplikazio komunak
- Nola hautatu eskuineko ferrula
- 316L eta 304 altzairu herdoilgaitzezko ferrulak
- Instalazio eta Mantentze Praktika Egokienak
- Industri erosleentzako erosketa-zerrenda
- Maiz egiten diren galderak
- Ondorioa: Konexio-soluzio egokia aurkitzea

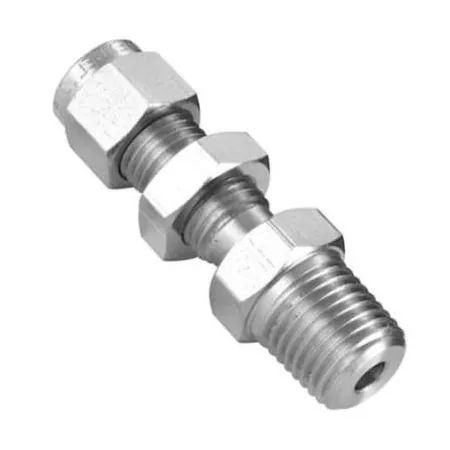

Zer da altzairu herdoilgaitzezko 316L ferrula?
Altzairu herdoilgaitzezko ferrula hodiak eta hodiak lotzeko, zigilatzeko, kokatzeko edo eusteko diseinatutako doikuntza edo konexio osagaia da, bere diseinu espezifikoaren arabera. Ferrulak konexio-sistema desberdinetan erabiltzen dira, besteak beste, besarkadura sanitarioen eta konpresio motako multzoetan. Haien funtzio zehatza konexio estandarraren eta inguruko osagaien konfigurazioaren araberakoa da.
316L karbono baxuko altzairu herdoilgaitz austenitikoa da, normalean UNS S31603 gisa identifikatua. Bere aleazio-konposizioak kromoa, nikela eta molibdenoa ditu. Kromoak gainazal geruza pasibo babesgarri baten eraketa onartzen du, eta molibdenoak zuloen eta zirrikituen korrosioarekiko erresistentzia hobetzen du zerbitzu-ingurune askotan.
"L" letrak karbono baxua adierazten du. 316 altzairu herdoilgaitzarekin alderatuta, 316L-k karbono-eduki maximo txikiagoa du, oro har, %0,03ko zehaztapen arruntetan. Horrek kromo karburoaren prezipitazioa murrizten laguntzen du eta soldatzerakoan granular arteko korrosioaren arriskua murrizten du.
Hala ere, "316L ferrula" terminoak ez du produktuaren ezaugarri guztiak definitzen. Erosleek osagai bat hautatu aurretik konexio-estiloa, neurriak, material estandarra, gainazaleko akabera eta aurreikusitako zerbitzu-baldintzak baieztatu beharko dituzte.
Materialen funtsezko propietateak eta abantailak
1. Korrosioarekiko Erresistentzia Hobetua
Ingeniariek 316L altzairu herdoilgaitza zehazten duten arrazoi nagusietako bat ingurune korrosibo askorekiko duen erresistentzia da. Bere molibdeno edukiak, oro har, korrosio lokalizatuarekiko erresistentzia hobea eskaintzen du 304 altzairu herdoilgaitzak baino, eta erabilgarria da garbiketa-produktu kimiko, prozesu-fluido eta industria-ingurune heze batzuk dituzten aplikazioetan.
Hala ere, 316L ez da korrosioaren aurkakoa. Kloruro-disoluzio epelak, kloruro-kontzentrazio altuak, gordailuak eta gaizki diseinatutako arrakalak zuloak edo zirrikitu-korrosioak eragin ditzakete. Ferrularen benetako errendimendua fluidoaren konposizioaren, tenperaturaren, esposizio denboraren, gainazalaren egoeraren eta garbiketa-prozeduraren araberakoa da.
2. Soldagarritasun ona
316L-ren karbono-eduki baxuak aukera praktiko bat egiten du soldatutako hodi-multzoetarako. Beroaren eraginpeko eremuan sentsibilizazio arriskua murrizten laguntzen du soldadura-prozedura egokiak betetzen direnean. Soldadura zuzena, soldadura osteko garbiketa eta gainazalaren zaharberritze egokia garrantzitsuak izaten jarraitzen dute korrosioarekiko erresistentzia mantentzeko.
3. Industria Zerbitzurako Iraunkortasuna
316L altzairu herdoilgaitzak erresistentzia mekaniko erabilgarria gogortasuna eta harikortasuna konbinatzen ditu. Behar bezala zehaztutako ferrulak konexio-osagai iraunkor bat eskain dezake ohiko funtzionamendu, garbiketa eta mantentze-lanen eraginpean dauden industria-sistemetan.
Benetako presio- eta tenperatura-mugak konexio-multzo osotik ezarri behar dira, ferrularen diseinua, elkartze-osagaiak, junta edo zigilatzeko elementuak, instalazio-metodoa eta fabrikatzailearen balorazioak barne. Materialaren kalifikazioa bakarrik ez da nahikoa lan-presio segurua zehazteko.
4. Garbi daitezkeen sistemetarako egokitasuna
Gainazaleko akabera eta konexio geometria egoki batekin fabrikatzen direnean, 316L osagaiek fluidoen manipulazio sistema garbigarriak onartzen dituzte. Hau bereziki garrantzitsua da elikagaiak prozesatzeko, edarien ekoizpenerako, bioteknologiarako eta ekipamendu farmazeutikorako.
Egokitasun higienikoa ez dator aleaziotik bakarrik. Gainera, gainazaleko zimurtasuna, soldadura-kalitatea, zirrikitu-kontrola, drainatzea, pasibazioa eta aplikatzekoa den estandar sanitarioa betetzen dela ebaluatu behar dira.
- Korrosioarekiko erresistentzia orokor ona industria-ingurune askotan.
- Korrosio lokalizatuarekiko erresistentzia hobetu da 304arekin alderatuta kloruroa duten baldintza askotan.
- Karbono gutxiko konposizioa, soldatutako fabrikazioa onartzen duena.
- Leunketa- eta pasibazio-prozesu egokiekin bateragarritasuna.
- Zerbitzu-bizitza luzerako potentziala behar bezala hautatu, instalatu eta mantentzen denean.
Industria-aplikazio komunak
Altzairu herdoilgaitzezko 316L ferrulak fluidoak maneiatzeko eta prozesuko ekipoen sistema ezberdinetan erabil daitezke. Diseinu egokia konexioak garbiketa sanitarioa, erresistentzia kimikoa, maiz desmuntatzea edo behin betiko instalazioa onartzen duenaren araberakoa da.
Elikagaien eta edarien tratamendua
Elikagaien eta edarien ekoizpen-lerroek askotan garbiketa eta garbiketa errepikatu ahal izateko korrosioarekiko erresistenteak diren osagaiak behar dituzte. 316L-ko zorro egokiak osagai likidoetarako, edarien transferentziarako eta prozesu-ekipoetarako hodietarako muntaketetan erabil daitezke. Produktuarekin kontaktuan dauden gainazalek aplikagarriak diren higiene- eta material-baldintzak bete behar dituzte.
Farmazia eta Bioteknologiako Ekipamendua
Farmazia- eta bioteknologia-instalazioek 316L osagaiak erabil ditzakete prozesu garbiko hodietan eta lotutako ekipoetan. Aplikazio hauetan, materialaren trazabilitatea, gainazaleko akabera, soldadura ikuskatzea eta garbiketa eta esterilizazio prozedurekin bateragarritasuna aleazio-maila nominala bezain garrantzitsua izan daiteke.
Prozesamendu kimikoa
Transferentzia kimikoko sistema batzuek 316L altzairu herdoilgaitzaren korrosioarekiko erresistentziari etekina ateratzen diote. Ferrula bat zehaztu aurretik, ingeniariek kontzentrazio kimiko zehatza, funtzionamendu-tenperatura, presioa eta kloruroen edo beste substantzia erasokorrekiko esposizio potentziala ebaluatu behar dituzte.
Industria Fluidoen eta Instrumentazio Sistemak
Bere konfigurazioaren arabera, férula bat hodi-konexioetan, tresneria-multzoetan, prozesu-multipleetan edo industria-fluidoen beste sistema batzuen parte izan daiteke. Dimentsio-bateragarritasun zuzena eta zigilu segurua ezinbestekoak dira ihesak eta mantentze-etenaldiak minimizatzeko.
Materialen aukeraketari buruzko informazio gehiago lortzeko, erosleek baliabide tekniko aitortu bat kontsulta dezakete, hala nola, Parkerren tresneria eta egokitze baliabideak, eta orientabideak beren sistemaren eskakizunekin alderatu ditzakete.
Nola hautatu eskuineko ferrula
Ferrula egokia aukeratzeak materialaren kalifikazioa egiaztatzea baino gehiago eskatzen du. Teknikoki egokia den osagai batek hodi-sistemarekin, funtzionamendu-baldintzekin eta dagozkion kalitate-baldintzekin bat etorri behar du.
1. Berretsi konexio mota
Zehaztu aplikazioak besarkada sanitario bat behar duen ala ez, konpresio egokitze osagai bat edo beste diseinu espezializatu bat. Konfigurazio hauek helburu desberdinak dituzte eta ez dira automatikoki trukagarriak.
2. Egiaztatu neurriak eta bateragarritasuna
Egiaztatu hodiaren kanpoko diametroa, konexio-dimentsioak, elkartze-geometria eta dagokion dimentsio-estandarra. Besarkada estiloko konexioetarako, berretsi ferrularen, juntagailuaren, euskarriaren eta konektatutako hodien arteko bateragarritasuna. Konpresio-sistemetarako, egiaztatu egokitze-serie osoa eta fabrikatzailearen muntaketa-argibideak.
3. Ingurune Operatiboa ebaluatzea
Erregistratu funtzionamendu-presio normala eta maximoa, tenperatura-tartea, prozesu-euskarria, garbiketa-produktu kimikoak eta espero den mantentze-maiztasuna. Sistemak kloruroan aberatsak diren fluidoak edo produktu kimiko erasokorrak maneiatzen baditu, eskatu materialaren bateragarritasunaren berrikuspena, 316L egokia dela suposatu beharrean.
4. Zehaztu gainazaleko akabera eta dokumentazioa
Aplikazio higienikoetarako, zehaztu behar diren barne- eta kanpo-akabera, gainazaleko zimurtasuna hala dagokionean eta soldadura-kalitatearen itxaropenak. Galdetu hornitzaileari materialaren proba-txostenak, dimentsioko ikuskapen-erregistroak edo bestelako dokumentazioa eskuragarri dagoen.
5. Berretsi betetze-baldintzak
Zehaztu proiektuak ASTM, EN, ASME, 3-A edo beste zehaztapen aplikagarri bat behar duen ala ez. Ferrula guztiek ez dituzte automatikoki estandar guztiekin betetzen. Berretsi produktua, materiala, akabera eta dokumentazio esparrua erosi aurretik.
316L eta 304 altzairu herdoilgaitzezko ferrulak
304 eta 316L altzairu herdoilgaitz austenitikoak oso erabiliak dira, baina haien aleazio-konposizioak eta korrosioaren errendimendua desberdinak dira. Hurrengo taulak konparazio orokorra eskaintzen du aldez aurretiko materiala aukeratzeko.
| Konparazio elementua | 316L altzairu herdoilgaitza | 304 altzairu herdoilgaitza |
|---|---|---|
| Material mota | Karbono gutxiko altzairu herdoilgaitz austenitikoa | Altzairu herdoilgaitz austenitikoa |
| Aleazio-elementu tipikoak | Kromoa, nikela eta molibdenoa | Kromoa eta nikela; normalean ez da nahita molibdeno gehitzea |
| Korrosioarekiko erresistentzia lokalizatua | Orokorrean hobeto kloruroa duten ingurune askotan | Orokorrean 316L baino txikiagoa da kloruro-baldintza konparagarrietan |
| Soldadura kontuak | Karbono gutxiko sentsibilizazio arriskua murrizten laguntzen du | 304L sarritan hobesten da 304 estandarra baino karbono-eduki txikiagoa eskatzen duten soldadura-aplikazioetarako |
| Aplikazio arruntak | Prozesu zorrotzagoak, higienikoak eta korrosioarekiko sentikorrak diren sistemak | Industria orokorrak, janari-ekipamenduak eta ingurune ez hain erasokorrak |
| Materialaren kostu erlatiboa | Normalean altuagoa | Normalean baxuagoa |
| Hautaketaren lehentasuna | Kontuan izan korrosioarekiko erresistentzia gehigarria noiz behar den | Kontuan izan zerbitzu-baldintzek noiz ahalbidetzen duten eta kostu-eraginkortasuna garrantzitsua den |
Konparaketa hau ingeniaritza ebaluazioaren ordezkoa baino orokorra da. Aleazio bat ere ez da ingurune korrosibo guztietatik immunea. Soldatutako aplikazioetarako, 304L eta 316L askotan konparatzen dira, karbono-eduki txikiagoak sentsibilizazio arriskua murrizten lagun dezakeelako.
Instalazio eta Mantentze Praktika Egokienak
Nahiz eta kalitate handiko férula bat baino lehen huts egin dezake konexioa gaizki instalatuta badago edo zerbitzu-baldintza desegokietara jartzen bada. Instalazio eta mantentze-prozedura dokumentatu batek hoditeria-sistemaren osotasuna babesten laguntzen du.
- Ikuskatu muntatu aurretik:Egiaztatu ferrula urradurarik, marradurarik, deformaziorik, kutsadurarik eta korrosio ikusgai dagoenik.
- Garbitu estaldura gainazalak:Kendu zikinkeria, olioa, partikulak eta zigilatzea edo higiene-errendimendua oztopatu dezaketen hondakinak.
- Erabili osagai bateragarriak:Lotu ferrula junta, besarkada, hodi edo konpresio egokitze osagai egokiekin.
- Jarraitu instalazio prozedura:Erabili zehaztutako soldadura-metodoa, muntaketa-sekuentzia eta estutze-eskakizunak konexio motarako.
- Instalatu ondoren ikuskatu:Aztertu soldadurak eta zigiluak, eta egin ihes- edo presio-proba egokia onartutako prozedura baten arabera.
- Mantendu garbiketa ordutegia:Kendu gordailuak eta hondarrak aleazioarekin eta prozesuarekin bateragarriak diren produktu kimiko eta prozedurak erabiliz.
- Ikertu errepikatzen diren hutsegiteak:Egiaztatu kloruroaren gehiegizko esposizioa, garbiketa-produktu kimiko desegokiak, zirrikiturik, drainatze txarra edo muntaketa okerra dagoen.
Prozesu-sistema kritikoetarako, mantentze-tarteak eta ikuskapen-metodoak funtzionamendu-arriskuan, aplikagarriak diren arauetan eta ekipoaren fabrikatzailearen gomendioetan oinarritu behar dira.
Industri erosleentzako erosketa-zerrenda
Altzairu herdoilgaitzezko ferrule baterako aurrekontua eskatu aurretik, prestatu zehaztapen orri zehatz bat. Horrek hornitzaileei konfigurazio egokia identifikatzen laguntzen die eta bateraezinak diren osagaiak jasotzeko arriskua murrizten du.
- Materiala:Berretsi 316L kalifikazioa eta beharrezko material estandarra.
- Konexio estiloa:Zehaztu pintza sanitarioa, konpresioa, soldatuta edo behar den beste konfigurazio bat.
- Neurriak:Eman hodiaren tamaina, konexio neurriak eta planoak eskuragarri daudenean.
- Azalera akabera:Leuntzeko, zimurtasun- edo pasibazio-baldintzak ezarri behar badira.
- Zerbitzuaren baldintzak:Dokumentatu presioa, tenperatura, fluidoen konposizioa eta garbiketa-produktu kimikoak.
- Kalitate dokumentuak:Galdetu materialaren ziurtagiriei, ikuskapen-erregistroei eta trazabilitateari buruzko eskakizunei buruz.
- Eskaeraren xehetasunak:Berretsi kantitatea, ontziratzea, entrega-epea eta entrega-helmuga.
- Proiektuaren estandarrak:Derrigorrezko baldintza sanitarioak, dimentsiokoak edo arauzkoak identifikatzea.
Produktu zehatz baten kontsultarako, erosleek Altzairu herdoilgaitzezko 316L Ferrule produktuaren orria berrikusi dezakete eta eskuragarri dauden dimentsioen, konexioen diseinuaren, materialaren dokumentazioaren eta bestelako xehetasun teknikoen berrespena eska dezakete zehaztapenak amaitu aurretik.
Maiz egiten diren galderak
1. Zein da altzairu herdoilgaitzezko 316L ferrularen abantaila nagusia?
Bere abantaila nagusia korrosioarekiko erresistentzia, soldagarritasuna eta iraunkortasunaren konbinazioa da. 316L-ko molibdenoak, oro har, korrosio lokalizatuarekiko erresistentzia hobetzen du 304 altzairu herdoilgaitzarekin alderatuta, eta karbono-eduki baxuak soldadura garaian sentsibilizazio arriskua murrizten laguntzen du.
2. 316L altzairu herdoilgaitza egokia al da elikagai eta farmazia aplikazioetarako?
Elikagaiak prozesatzeko, farmazeutiko eta beste higiene-sistemetan oso erabilia da. Hala ere, egokitasuna produktuaren diseinu espezifikoaren, gainazaleko akaberaren, materialaren trazabilitatearen, garbiketa-baldintzen eta aplika daitezkeen industria-arauen araberakoa da. Materialaren kalifikazioak bakarrik ez du araudi edo osasun-betetzerik ezartzen.
3. 316L-ko ferrulak jasan ditzake produktu kimiko eta kloruro-soluzio guztiei?
Ez. 316L-k euskarri korrosibo askorekiko erresistentzia ona eskaintzen badu ere, oraindik ere zuloak, zirrikituetako korrosioa edo estresaren korrosioaren pitzadurak jasan ditzake baldintza jakin batzuetan. Kontzentrazio kimikoa, tenperatura, esposizioaren iraupena eta osagaien diseinua ebaluatu behar dira erabili aurretik.
4. Zer informazio behar da altzairu herdoilgaitzezko ferrula bat eskatzeko?
Eskatutako materialaren kalifikazioa, konexio mota, dimentsioak, funtzionamendu-baldintzak, gainazaleko akabera, kantitatea eta aplikagarriak diren estandarrak eman. Marrazkiak, elkartze-osagaien zehaztapenak eta dokumentazio-eskakizunak hornitzaileari bateragarritasuna egiaztatzen lagun diezaiokete.
5. 316L-ko ferrule bakoitzak estandar sanitarioak betetzen al ditu?
Ez. Osasun-betetzea produktuaren diseinu osoaren, fabrikazioaren kalitatearen, gainazaleko akaberaren, materialaren dokumentazioaren eta inplikatutako estandar zehatzaren araberakoa da. Eskatu produktuaren froga espezifikoak zure proiekturako 3-A, ASME BPE edo beste estandarren bat betetzea beharrezkoa bada.
6. Nola egiaztatu dezakete erosleek 316L ferrularen kalitatea?
Eskatu materialaren proben txosten garrantzitsuak, dimentsioko ikuskapenaren emaitzak, gainazaleko akabera datuak eta trazabilitatearen dokumentazioa. Aplikazio kritikoetarako, egiaztatu dokumentuak hornitutako produktuarekin eta eskatutako zehaztapenarekin bat datozela.
Ondorioa: Konexio-soluzio egokia aurkitzea
Altzairu herdoilgaitzezko 316L Ferrule aukera fidagarria izan daiteke korrosioarekiko erresistentzia, konexio iraunkorrak eta baldintza industrial zorrotzekin bateragarritasuna behar duten hodietarako eta fluidoak maneiatzeko sistemetarako. Bere errendimendua aleazio-kalitatea ez ezik, dimentsio-zehaztasunaren, konexioaren diseinuaren, gainazaleko akaberaren, instalazioaren kalitatearen eta ingurune eragilearen kimikaren araberakoa da.
JIDONGDAren aukerak ebaluatzen dituzten erosleentzat, ikuspegi eraginkorrena aplikazioaren eskakizun teknikoak definitzea da lehenik eta behin produktuaren zehaztapenak eta dokumentazio osagarria egiaztatzea. Konfigurazio egoki bat identifikatzeko, dimentsioak berresteko edo zure proiektuaren eskakizunak eztabaidatzeko laguntza behar baduzu,jarri gurekin harremanetanproduktuari buruzko informazioa eskatzeko eta zure aplikaziora egokitutako konexio irtenbide bat aztertzeko.
