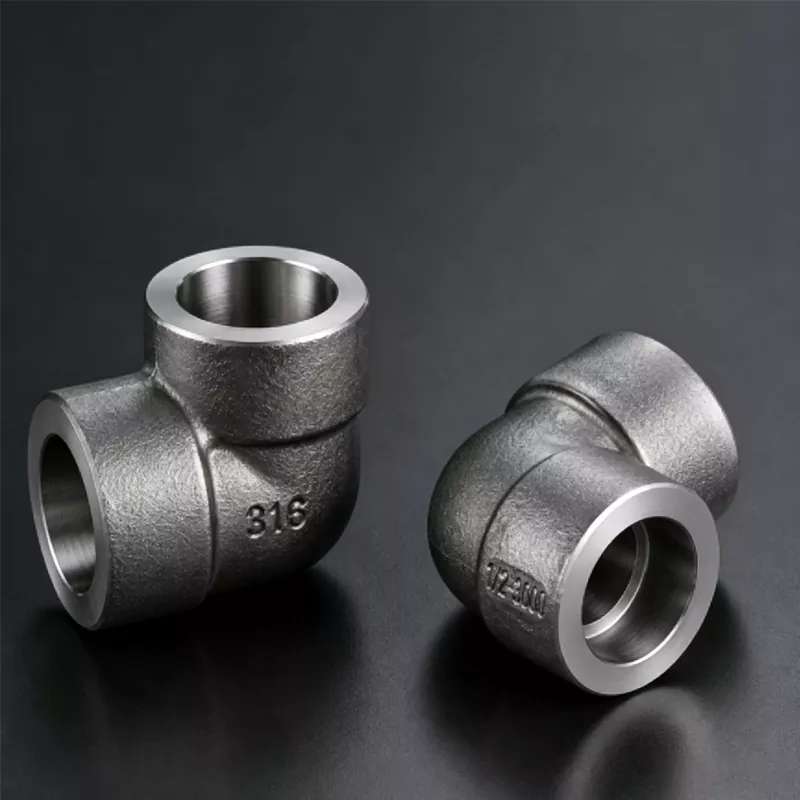

Presio handiko zigilatzea ulertzea: 90°-ko Socket Weld Ukondoen aukeraketari buruzko ingeniaritza gida

Hoditegien diseinu modernoetan, birbideratzea ez da inoiz behar geometriko bat; tentsio puntu kritikoa da. Presio handiko fluidoak, gas korrosiboak edo muturreko tenperatura-aldaerak maneiatzen dituzunean, hautuanoranzko osagarriakzuzenean sistemaren egonkortasuna eta funtzionamendu-segurtasuna agintzen ditu. Hodi txikiko hodien osagaien artean, hau90°-ko socket-soldadura ukondoaangelu zuzeneko trantsizio iraunkor eta ihesari aurre egiteko oinarrizko estandarra izaten jarraitzen du.

JIDONGDAn, gure fabrikazio astuneko instalazioak egunero elkarreragiten du nazioarteko EPC kontratistarekin, findegien proiektuen arduradunekin eta industria banatzaileekin. Ulertzen dugu egokitze huts batek produkzio-lerro oso bat geldi dezakeela. Zure ingeniaritza- eta kontratazio-taldeei arriskuak arintzen laguntzeko, fidagarritasun handiko sistemetarako 90°-ko socket-sold ukondoak aukeratzeko eta ebaluatzeko gida tekniko hau osatu dugu.

Socket-soldaketaren mekanika: zergatik gainditzen dituen harizko konexioak

Hodi txikiko hodi-sistemetarako (normalean 1/8 "-tik 4"), ingeniariek sarritan hariztatutako eta socket soldadurako osagarrien artean deliberatzen dute. Gure fabrikazio-esperientziatik, socket soldadura teknologiak abantaila mekaniko desberdinak eskaintzen ditu ingurune kritikoetan:

Zero Leak Bideak: zigilatzaileetan oinarritzen diren eta bibrazio-askatze joera duten harizko konfigurazioek ez bezala, 90°-ko socket-old ukondo batek zehaztasunez mekanizatutako entxufe barrunbea du. Hodia zuzenean sartzen da zirrikitu horretan, eta zirkunferentziazko soldadura bat aplikatzen da. Honek lotura metalurgiko iraunkor bat sortzen du, ihes-bektoreak erabat ezabatzen dituena.

Barne-geometria leuna: haridun konexioek sarritan fluidoen turbulentzia eragiten duten barne-urratsak sortzen dituzte. Gure forjatze- eta mekanizazio-prozesuak barne-diametro oso koherentea bermatzen du, presio-egonkortasuna mantenduz eta angelu zuzeneko bihurgunean tentsio-kontzentrazioa murriztuz.

Ingurune gogorretarako materialen kalifikazioak erabakitzea

Materialaren osotasuna ez da negoziagarria kanalizazio batek -40 °C eta 450 °C artean funtzionatzen duenean. Gure forja tailerrean, ukondo hauek ekoizten ditugu lehen materialen hiru kategoria erabiliz, bakoitza lan-karga kimiko eta mekaniko zehatzetara egokituta:

Proiektu globala betetzen dela ziurtatzea: ASME B16.11 eta Presio-kalifikazioak

Produktuen datu-fitxak onarpen teknikoa jasotzeko nazioarteko petrolio eta gas-tresneriaren kanalizazioetan edo zentral elektrikoetan proiektuetan, derrigorrezkoa da estandar globalak zorrotz betetzea.

90°-ko lote bakoitzasocket soldadura ukondoakgure JIDONGDA instalazioetan fabrikatua ASME B16.11, MSS SP-79 edo DIN estandarrak guztiz betetzeko diseinatuta dago. Zehaztapen teknikoak idazten dituzten kontratazio-taldeentzat, presio-kalifikazioak behar bezala gurutzatu behar dira dagokion hodi-planarekin:

3000 Klasea / 6000 Klasea / 9000 Klasea: Izendapen hauek ASME B16.11-ren arabera forjatutako socket soldadura-konpainiak arautzen dituzte, 3000 PSI, 6000 PSI edo 9000 PSI arteko lan-presioak jasaten dituztela ziurtatuz, bat datorren hodiaren hormaren lodieraren arabera.

Gainazalaren tratamenduaren integrazioa: itsas bidalketetan eta lantokian biltegiratzean korrosio atmosferikoaren aurka babesteko, gainazaleko akabera espezializatuak aplikatzen ditugu, besteak beste, Fosfatazio Beltza, Galbanizazio Beroan edo Desugerketa eta Pasibazioa altzairu herdoilgaitzezko lerroetarako.

Fabrikaren laguntza zuzena zure hurrengo kontratazio-ziklorako

Marrazki teknikoak, pisu-kalkulu zehatzak edo neurri pertsonalizatuko irtenbideak behar dituzu hurrengo proiektu baterako? Saltatu artekariak eta hitz egin zuzenean gure nazioarteko zerbitzu bulegoarekin.

Jarri JIDONGDArekin harremanetan handizkako aurrekontu zuzena lortzekoGaur prezio lehiakorreko proposamen bat eta material bidalketa integralak jasotzeko 24 orduko epean.
